jdg管國標厚度_JDG管國標厚度標準參考《CECS 120-2007》

文章來源：http://www.0537nanke5.com 發布時間：2024-04-08 17:50:36 瀏覽次數：17

jdg管國標厚度_JDG管國標厚度標準參考《CECS 120:2007》

希望我能夠回答您有關jdg管國標厚度的問題。我將我的知識庫和研究成果回答您的問題。

文章目錄列表:

1.jdg管執行標準是什么？又有什么規格呢？
2.jdg線管國標壁厚要求
3.jdg管國家標準？

jdg管執行標準是什么？又有什么規格呢？

JDG管的執行標準是：

JDG/KBG 導管系列產品符合國家標準《電氣安裝導管特殊要求》(GB/14823.1-93 GB/13381.1-92)，技術標準符合GB/50258-96符合《緊定式鍍鋅電線鋼導管電線管路施工以及驗收規范》工程建設標準化協會(CECS)標準，并參照英國標準BS4568-1790金屬電線管和配件的技術規范，產品經電工產品認證委員會檢測站檢驗。

JDG管國家標準厚度：

標準：Φ16，厚度1.5mm，壁厚答應誤差：±0.15mm

標準：Φ20，厚度1.6mm，壁厚答應誤差：±0.15mm

標準：Φ25，厚度1.6mm，壁厚答應誤差：±0.15mm

標準：Φ32，厚度1.6mm，壁厚答應誤差：±0.15mm

標準：Φ40，厚度1.6mm，壁厚答應誤差：±0.15mm

標準：Φ50，厚度1.6mm，壁厚答應誤差：±0.15mm

六種規格。

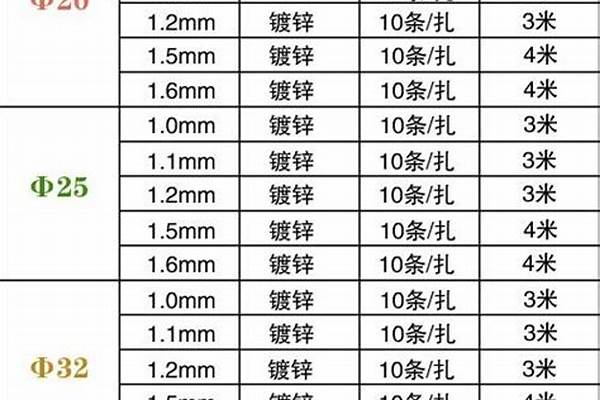

JDG管規格型號詳細:

JDG管壁厚有:1.0毫米、1.毫米、1.2毫米、1.5毫米、1.6毫米，5種壁厚的JDG管里邊有非標準/國家標準。

JDG?管原廠長短為4M、3M。六種規格。

國家標準JDG管壁厚為1.6毫米，鋪設、家裝吊頂鋪裝均能用﹔非標準型JDG管壁厚為1.2毫米這些，僅關鍵用以家裝吊頂鋪裝。

jdg線管國標壁厚要求

jdg管選用鍍鋅鋼管和薄壁鋼管的跨接接地線,克服了一般金屬導管的施工凌亂，施工損耗大的缺點，一同也處理了PVC管耐火性差、接地困難等問題。

jdg管壁厚規范

《CECS120：2007套接緊定式鋼導管電線管路施工以及驗收規程》壁厚驗收規范如下圖：

jdg管規格型號

jdg鍍鋅穿線管規格主要有：Φ16、Φ20、Φ25、Φ32、Φ40、Φ50；國標厚度：Φ16jdg穿線管的國標厚度是1.5mm；Φ20、Φ25、Φ32、Φ40、Φ50jdg穿線管國標厚度都是1.6mm。

非國標厚度：1.0mm、1.1mm、1.2mm、1.5mm、1.6mmjdg管執行標準參考（廠家生產標準）《G 20041.1-2015 電氣安裝用導管系統 第1部分》

《GB 20041.21- 電纜管理用導管系統 第21部分：剛性導管系統的特殊要求》

便是jdg管壁厚規范要求 （版）的，jdg管是一種新型的管材，對電線有著很好的保護作用，常用于強酸、強堿等腐蝕環境中

jdg管國家標準？

JDG管國標壁厚標準1.6mm,允許偏差正負±0.15mm,厚度到達1.45就算國標了。

JDG管（套接緊定式鍍鋅鋼導管、電氣安裝用鋼性金屬平導管）是一種電氣線路最新型保護用導管。連接套管以及其金屬附件采用螺釘緊定連接技術組成的電線管路，無需做跨接地，焊接和套絲，外觀為銀白色或**。

工藝

（1）JDG管的切斷須采用無齒鋸或鋼鋸切斷，端口應光滑，無毛刺。

（2）JDG管暗敷設時，其彎曲半徑不應小于管外徑的6倍，在混凝土平面內，其彎曲半徑不應小于管外徑的10倍；JDG管明敷設時，其彎曲半徑不應小于管外徑的6倍。當兩個接線盒間只有一個彎曲時，其彎曲半徑不宜小于管外徑的4倍。

（3）JDG管暗敷時，固定點間距不大于1000mm，固定點距彎頭重點、接線盒以及終端間距應大于150mm,而小于300mm。

（4）JDG管埋入墻體或混凝土內時管路與墻體或混凝土表面凈距不應小于15mm。

百度百科-JDG管

JDG管也稱為“套接緊定式鋼導管電線管”，所以檢查JDG管壁厚國標規范能夠參閱《套接緊定式鋼導管電線管路施工以及檢驗規程CECS_120-2007》該規范。

1、JDG管國標壁厚規范1.6mm，答應誤差正負±0.15mm，厚度抵達1.45就算國標了，不過目前市場上面用1.5mm的JDG管也比較多，明敷暗敷都可用，也可以預埋用了。JDG管國標壁厚均勻在1.2-1.6mm之間。

2、JDG管類型上已注明外徑與壁厚；如：JDG16-1.2，JDG25-1.6；外徑+壁厚3、jdg管技術規范依據《G20041.1-2005電氣裝置用導管體系第1部分》履行；檢驗規范依據《套接緊定式鋼導管電線管路施工以及檢驗CECS_120-2007》

JDG管壁厚規范還有許多人不知道的，其實JDG管施工以以及查驗都有國家規范規范的，《套接緊定式鋼導管電線管路施工以及查驗規程CECS_120-2007》A.0.1上有注明。

好了，關于“jdg管國標厚度”的話題就到這里了。希望大家通過我的對“jdg管國標厚度”有更全面、深入的認識，并且能夠在今后的實踐中更好地運用所學知識。
