dn管徑指內徑還是外徑_dn是管內徑還是外徑

您有關于dn管徑指內徑還是外徑的問題，我可以通過我的知識庫和研究成果來回答您的問題，并提供一些實用的建議和資源。

文章目錄列表:

1.DN是什么意思？
2.管的直徑指的是什么？
3.鋼管直徑標注中DN與Φ的區別，各代表什么意思，如何應用標注？
4.鋼管中的DN表示什么意思?

DN是什么意思？

DN鑄鐵管和球墨鑄鐵管、鋼筋混凝土管、鍍鋅鋼管、焊接鋼管的外徑都是用DN來表示的，稱為管道的公稱直徑。

DN代表管路的公稱口徑(或公稱直徑)，徑系近似內徑的名義尺寸，不表示公稱外徑減去兩個公稱壁厚所得的內徑。

如DN50的公稱外徑60.3mm，標準型的鋼管壁厚3.8mm，加厚型的鋼管壁厚4.5mm，60.3-3.8*2=52.7；60.3-4.5*2=51.3 ，它們都不等于公稱口徑50，只是近似尺寸。

擴展資料

公稱直徑，又稱平均外徑(mean outside diameter)。是指容器、管道以及其附件的標準化直徑系列。采用公稱直徑有利于實現零部件的標準化，也方便于設計、制造、修配和管理，降造成本。容器，公稱直徑用內徑表示；管道，則用小于外徑并大于內徑的某個尺寸表示。相應于管道的某一公稱直徑，其外徑是值，內徑隨壁厚而變化。

百度百科-公稱直徑

管的直徑指的是什么？

用在表示管徑是的話；

DN--------是指管子的公稱直徑，即不是管子的實際外徑，也不是管子的實際內徑，

Φ------是指管子的外徑 用在DN系列鋼管表示法時，Φ又分大外徑，小外徑兩種。

如；DN15 - Φ22mm 是大外徑系列

DN15 - Φ18mm 是小外徑系列

這是多種管子標注法中的一種。詳情請查DN系列鋼管，網上也有。

注意；就是都用在管子上，在不同的行業里這兩個符號也有不同的解釋，

鋼管直徑標注中DN與Φ的區別，各代表什么意思，如何應用標注？

管的直徑指的是管的內徑。故1.2寸內徑約32mm 。

DN是指管道的公稱直徑

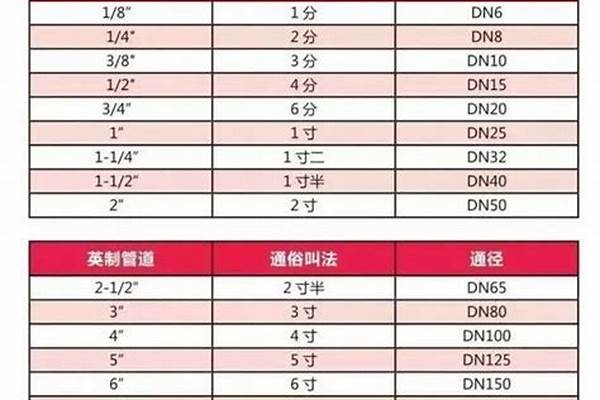

注意：這既不是外徑也不是內徑(這是緣自金屬管的管璧很薄，管外徑與管內徑相差無幾，所以取管的外徑與管的內徑之平均值當作管徑稱呼)；應該與管道工程發展初期與英制單位有關；一般來說用來描述鍍鋅鋼管，它與英制單位的對應關系如下：4分管：4/8英寸：DN15；6分管：6/8英寸：DN20；

1 英寸=25.4毫米 =8英分

1/2 是 四分(4英分) DN15

3/4 是 六分(6英分) DN20

2分管 DN8

4分管 DN15

6分管 DN20

1′′ DN25

1.2′′ DN32

1.5′′ DN40

2′′ DN50

2.5′′ DN65

3′′ DN80

4′′ DN100

5′′ DN125

6′′ DN150

8′′ DN200

10′′ DN250

12′′ DN300

GB/T50106-2001

在建筑材料中，對管材的稱法用英寸這個單位，為2.54cm，而不是用市寸。

在液晶顯示器中，規格一般有17寸、19寸、22寸等。在手機中，屏幕尺寸現在一般有4.0寸、4.2寸、4.5寸、4.7寸、4.8寸、5.0寸、5.2寸、5.5寸、5.7寸、6.44寸等。在平板電腦中，屏幕尺寸一般有7.9寸、9.7寸、12.9寸。顯示屏的大小一般來說以對角線的長度來衡量，以英寸單位。英寸在這里一般簡稱“寸”。

英寸的分?jǐn)?shù)：1/64 3/64 5/64 7/64 9/64-----

英寸的小數：0.015625 .0031250 0.046875-----

我國習慣稱呼：一厘二毫半 二厘半 三厘七毫半-----

轉換：

1mil=1/1000inch=0.00254cm=0.0254mm.

1inch=1000mil=2.54cm=25.4mm.

在英制里，12英寸（吋）為1英尺（呎），36英寸為1碼.

1英寸=16mm（數碼感應器）.

擴展資料：

2.1管徑應以mm為單位。

2.2管徑的表達方式應符合下列規定：

1） 水煤氣輸送鋼管（鍍鋅或非鍍鋅）、鑄鐵管等管材，管徑宜以公稱直徑DN表示；

2） 無縫鋼管、焊接鋼管（直縫或螺旋縫）、銅管、不銹鋼管等管材，管徑宜以外徑×壁厚表示；

3） 鋼筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管徑宜以內徑D表示；

4） 塑料管材，管徑宜按產品標準的表示；

5） 當設計均用公稱直徑DN表示管徑時，應有公稱直徑DN與相應產品規格對照表。

建筑排水用硬聚氯乙烯管材規格用de（公稱外徑）×e（公稱壁厚）表示（GB 5836.1-92）

給水用聚丙烯（PP）管材規格用de×e表示（公稱外徑×壁厚）。

參考資料：

4分管_百度百科

英寸_百度百科

鋼管中的DN表示什么意思?

DN是指管道的公稱直徑，但這既不是外徑也不是內徑，Φ指的是鋼管的外徑。

不同管道尺寸標注稍有不同，管子的直徑可分為外徑內徑(D)、(De)、公稱直徑(DN)。

一、管徑的標注方式：

1、無縫鋼管、銅管、焊接鋼管（直縫或螺旋縫）、不銹鋼管等管材，管徑宜以外徑×壁厚表示（如De108×4、De159×4.5等）；對無縫鋼管或有色金屬管道，應標注“外徑×壁厚”。例如ф108×4，ф可省略。

2、水、煤氣輸送鋼管（鍍鋅或非鍍鋅）、塑料管和鑄鐵管等管材，應標注公稱直徑“DN”（如DN15、DN50）；

3、塑料管材，管徑宜按產品標準的表示；

4、陶土管、鋼筋混凝土（或混凝土）管、缸瓦管、耐酸陶瓷管等管材，管徑宜以內徑d表示（如d230、d380等）；

5、當設計均用公稱直徑DN表示管徑時，應有公稱直徑DN與相應產品規格對照表。

二、De、DN、d、ф的各自表示范圍

1、d——混凝土管公稱直徑

2、De--PPR、PE管、聚丙烯管 外徑；

3、ф--無縫鋼管或有色金屬管道應標注“外徑×壁厚”，如：ф108X4。

4、DN--聚氯乙烯（PVC）管、鑄鐵管、鋼塑復合管、鍍鋅鋼管公稱直徑；

/鋼筋符號標注

DN一般用于鍍鋅鋼管中，DN是公稱通徑，公稱通徑(nominal diameter)，又稱平均外徑(mean outside diameter)。

擴展資料

公稱通徑作用

為了使管子、管件連接尺寸統一，采用公稱直徑（也稱公稱口徑、公稱通徑)。例如焊接鋼管按厚度可分為薄壁鋼管、普通鋼管和加厚鋼管。其公稱直徑不是外徑，也不是內徑，而是近似普通鋼管內徑的一個名義尺寸。每一公稱直徑，對應一個外徑，其內徑數值隨厚度不同而不同。公稱直徑可用公制mm表示，也可用英制in表示。管路附件也用公稱直徑表示，使用性能同有縫管。

參考資料?百度百科-公稱通徑
